Yksinkeratainen kierroslukumittari.

Sopivien jännitepulssien luomiseen tarvittaisiin sitten joku sopiva esim. optinen anturi, sekä jokin sakara-/reikälevy joka pyöriessään muodostaisi sopivan määrän ja tietynlaisia jännitepulsseja taajuus-/jännite muuntimelle.
Näihin vain kun löytyisi lisätietoa.

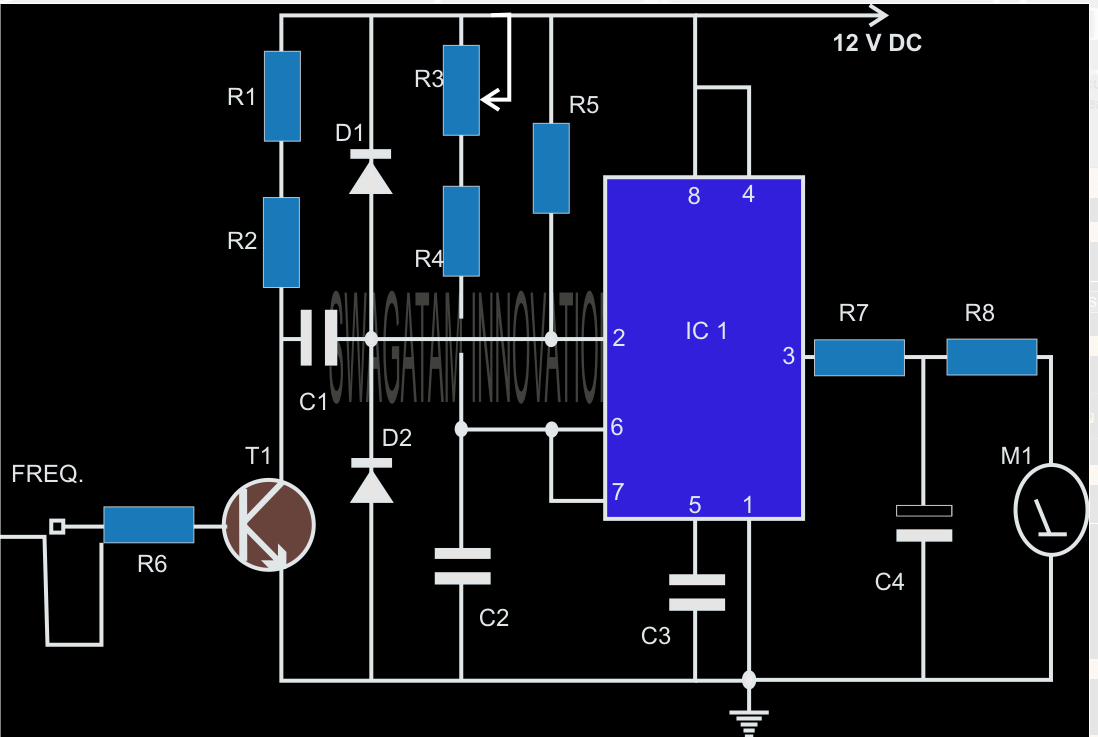

Yksinkertainen jännitetaajuusmuunnin on juuri sellainen, että esim. 555 kytketään monostabiiliksi vipaksi (one shot), jolloin se antaa liipaisulla vakiomittaisia pulsseja. Pulssien määrä aikayksiköissä määrää jännitteen, kun pulssit integroidaan, eli suodatetaan elkolla. Ulostulopulssien pituus tulee mitoittaa max-liipaisupulssien määrään, jotta saadaan lineaarinen ulostulojännite liipaisupulssien suhteen. Eli ulostulopulssit ei saa olla liian pitkiä verrattuna liipaisupulssien määrään/sek.
http://4.bp.blogspot.com/-3xzD5zgPoYA/T5_8JvR2w8I/AAAAAAAABOw/33n2sibjA2o/s1600/tachometer circuit.png

Jotta ei tuossa nyt ole senkummempaa märehtimistä. Eli tuon voi tehdä esim. tuolla kytkennällä: http://www.spelektroniikka.fi/sekakytkis.htm#9999
555:n liipaisu ei ole vaativa pulssin muodolle. Liipaisu tapahtuu pulssin laskevalla reunalla. Tarvittaessa tehdään vahvistusta tai vaiheenkääntöä transistorilla. Optotransistori tai optohaarukka voi olla sopiva. Optohaarukan voi tarvittaessa sahata erilleen keskeltä: https://turomikkonen.files.wordpress.com/2014/03/optohaarukka.jpg

Valmiita sovelluksia löytyy esim: https://www.bing.com/images/search?q=555 rpm counter schematics&FORM=HDRSC2

Pulssianturi kirjoitti:

Sopivien jännitepulssien luomiseen tarvittaisiin sitten joku sopiva esim. optinen anturi, sekä jokin sakara-/reikälevy joka pyöriessään muodostaisi sopivan määrän ja tietynlaisia jännitepulsseja taajuus-/jännite muuntimelle.
Näihin vain kun löytyisi lisätietoa.

Lue lisää

Tuossa on puhaltimeen suunnittelemani tako: http://personal.inet.fi/koti/vinkkeli/elektroniikka/opto_indicator.html
Sen opto-ilmaisimen jälkeen on takoksi modattu kytkentä.

Joakimin tapaan minäkin tekisin digitaalisesti. Arduino on mielestäni helpoin mikrokontrolleri.
Lisätietoa goole hauilla arduino rpm tai arduino tachometer.

Ja kahdella ll:llä - Hall

Joo kyllä tuo Arduinolla kokeilu rupesi kiinnostamaan, kun sattui olemaan itsellä sellainen jo jemmassa ennestään. (Arduino Uno)
Täytyy vain hieman tutustua noihin ohjeisiin cooglettamalla noilla hakusanoilla.

Tulipa tuossa samalla mieleen polkupyörän nopeusmittarikin.
Olisiko siinä jo valmis RPM-mittari? Vielä jos irrottaa siitä magneetin ja magneettianturin, sekä kytkee anturin arduinoon. Tarvitaan vain kaksinumeroinen digitaalinen näyttölaite, kun mitataan esim. tuulen nopeuksia.
En tunne vielä arduinoakaan sen enempää, että tarvitsisiko tämä systeemi vielä miten paljon muita komponentteja / kytkentöjä. Ainakin arduinon ohjelmointiin täytysi ilmeisesti tutustua.
Jos vielä halutaan lähettää pulssit edemmäksi (esim. 20m:n päähän) Täytyisi ehkä kehittää langaton pulssien lähetin / -vastaanotin?

Tässä vielä linkki, josta kehitin tämän idean.
http://users.rowan.edu/~constans/HP_Website/html/CS_Tachometer.html

Näkyy vain hinnoittelussa olevan antureidenkin kohdalla melkoinen hintahaitari.
Sekä reed-, että hall-antureissakin kappalehinnat vaitelevat yhdestä eurosta satoihin euroihin.
Ilmeisesti anturibisnes on nykyäänkin vielä kova sana.

Tässä intatietoa valmiista RPM-mittareista.
http://www.biltema.fi/fi/Vapaa-aika/Polkupyorat/Lisavarusteet/Tekniikka-ja-kuntoilu/Polkupyoran-ajotietokone-2000031647/

Olisikohan nuo magneettiset kierroslukuanturit helppoja valmistaa ihan itsekkin?
Johonkin sopivan kokoiseen muoviputkeen laittaisi vain sopivan paksuisesta kupari-käämilankasta sopivan määrän kierroksia omaavan käämirullan. Kytkentäpäät toisesta päästä ulos ja putkilo sitten valetaan lopuksi täyteen lasikuituhartsia.
Ei olisi ainakaan kovin työläs homma, kun vain osaisi laskea käämirullan mitat-, kierroksien lukumäärän- ja langan paksuuden kerralla oikeiksi.
Kestomagneetti kun sitten ohittaisi sopivan etäisyyden päästä tämän käämin, niin siihenhän pitäisi kehittyä jännitepulssi, ihan niin kuin sähkögeneraattoreissakin tapahtuu.

Pulssianturi kirjoitti:

Olisikohan nuo magneettiset kierroslukuanturit helppoja valmistaa ihan itsekkin?
Johonkin sopivan kokoiseen muoviputkeen laittaisi vain sopivan paksuisesta kupari-käämilankasta sopivan määrän kierroksia omaavan käämirullan. Kytkentäpäät toisesta päästä ulos ja putkilo sitten valetaan lopuksi täyteen lasikuituhartsia.
Ei olisi ainakaan kovin työläs homma, kun vain osaisi laskea käämirullan mitat-, kierroksien lukumäärän- ja langan paksuuden kerralla oikeiksi.
Kestomagneetti kun sitten ohittaisi sopivan etäisyyden päästä tämän käämin, niin siihenhän pitäisi kehittyä jännitepulssi, ihan niin kuin sähkögeneraattoreissakin tapahtuu.

Lue lisää

Ei kannata käämejä rakennella. Tilaat Hall sensoreita. Linkissä oleva tunnistaa magneettikentän ja toimii kytkimenä:
http://www.ebay.com/itm/10pcs-A3144-A3144E-OH3144E-Hall-Effect-Sensor-Switches-TO-92UA-3pin-SIP-/321640382378
Tuossa yllämainitun datasheet:
http://www.elecrow.com/download/A3141-2-3-4-Datasheet.pdf

Sisältää hystereesiä omaavan komparaattorin, joten antaa täsmällisiä pulsseja ulos.

Ok.
Jos eivät tuon kalliimpia ole ja niitä saa helposti tilailtua, niin homma on sitten siltä osin hanskassa.
Pieniä nappi-magneettejakin varmaan löytyy suht helposti / edullisestikin myös.
Täytyypä sitten seuraavaksi perehtyä vielä pulssi-signaalin langattomaan siirtoon.
Sen jälkeen täytysi vielä löytää tarpeeksi iso näyttölaite huoneen seinälle ja lukema sitten siihen näytille. Esim. vanhempi taulumonitorikin on ihan hyvä. Välttämättä ei tarvitse olla jatkuvasti näkyvä reaaliaikainen lukema, kunhan vain olisi päivitettävissä tarpeen vaatiessa aina ajan tasalle. Tarkoituksena olisi rakennella omatekoinen sääasema. Myöskin tuulen suunta olisi kiva olla ja muutkin normaalit säätiedot samalle näyttölaitteelle. Näyttöä voisi siis vain silloin tällöin kytkeä päälle säätietojen tarkastamiseen. Äärimmäinen tarkkuuskaan ei niin paljoa merkkaa meikäläiselle.
Tällaisia ajatuksia päässä pyörii. Aikaa täytyy vain järjestää sopivasti näille harrastuksille. Saattaahan olla, että matkan varrella keksii muitakin sovelluksia samoja tekniikoita soveltaen.

"nimimerkki_erkki_" kirjoitti:

"Toinen mahdollisuus ostaa ebaystä halpa taajuusnäyttö ja tehdä anturi, joka antaa esim. 10 pulssia/ kierros."

Täytysi nyt tietää vielä, että minkälaisia pulsseja tämmöinen halpa taajuusnäyttö tottelee.
Esim: Jännite ja pulssitaajuuden raja-arvot.
Myöskin antureille kelpaavan jännitteen- / virran arvot.
Tarvitaanko välille myöskin muita komponentteja, jotta saa homman toimimaan?

Löytyykö ko. tiedot esim. myyjien esitteistä?

Pulssianturi kirjoitti:

"nimimerkki_erkki_" kirjoitti:

"Toinen mahdollisuus ostaa ebaystä halpa taajuusnäyttö ja tehdä anturi, joka antaa esim. 10 pulssia/ kierros."

Täytysi nyt tietää vielä, että minkälaisia pulsseja tämmöinen halpa taajuusnäyttö tottelee.
Esim: Jännite ja pulssitaajuuden raja-arvot.
Myöskin antureille kelpaavan jännitteen- / virran arvot.
Tarvitaanko välille myöskin muita komponentteja, jotta saa homman toimimaan?

Löytyykö ko. tiedot esim. myyjien esitteistä?

Lue lisää

Pulssimuodolla ei ole niin väliä, kunhan minimi jännitetaso ylittyy. Toisaalta esim opampilla compator-kytkennässä voi leikata epämääräisen pulssimuodon kanttiaalloksi, jos niikseen tulee. Ja positiivisella takaisinkytkennällä saa komparaattoriin hystereesin. Mutta yleensä pulssinmuokkausta ei tarvitse.

Olen harkinnut käyttää anturina photo sensoria eli valo-tunnistinta.
Löytyisi nyt vain yksinkertaisin ja helposti kytkettävissä oleva malli. =(halpa)
Vai olisiko kenties helpompi- / halvempi lähteä kehittämään ihan vain sopivasta valotransistorista oma anturimalli?
Itse voisin kyllä sitten rakennella sakara-/reikälevyn yms. tarvittavat osat.

Valotransun kokeilusta ainakin näyttäisi löytyvän jonkun verran tietoa.
http://elektroniikkaabytane.blogspot.fi/2010_03_01_archive.html

Tässä olisi ainakin halpa komponentti, jos vain tähän löytyisi sellainen kytkentäkaavio, joka toimisi ko. pulssien kehittäjänä. Jollakin valon lähteellä vain pitäisi saada liipaistua sopivia pulsseja kierrosluvun määräämässä tahdissa.
LDR-valovastus GL5539
http://ihmevekotin.fi/product/499_ldr-valovastus-gl5539

Pulssianturi kirjoitti:

Tässä olisi ainakin halpa komponentti, jos vain tähän löytyisi sellainen kytkentäkaavio, joka toimisi ko. pulssien kehittäjänä. Jollakin valon lähteellä vain pitäisi saada liipaistua sopivia pulsseja kierrosluvun määräämässä tahdissa.
LDR-valovastus GL5539
http://ihmevekotin.fi/product/499_ldr-valovastus-gl5539

Lue lisää

LDR-vastuksella varmaan voi jotain tehdä, mutta yleensä noissa käytetään LEDiä ja fototransistoria, jotka eivät ole edes noin kalliita ja joiden nopeus riittää varmasti hommaan.
Noita löytyy tietysti myös valmiina optohaarukoina, vaikkapa täältä:
http://www.vekoy.com/index.php?cPath=43_793_2423

Käyttöperiaate englanniksi:
https://www.youtube.com/watch?v=zx4OUXk0LSQ

Kympillä näyttäisi saavan myöskin aika valmiin systeemin anturiksi.
Optinen nopeusanturi LM393
http://ihmevekotin.fi/product/400_optinen-nopeusanturi-lm393
En osaa sitten näitten todellisia ominaisuuksia vertailla, kun ei ole käyttö-/kokeilu kokemusta. Plussat ja miinukset periaatteella.
Ei paha hinta kuitenkaan tälläkään.
Täytynee kait vain investoida vähäsen, että saa käyttökokemuksia.
Toivottavasti löytyy vain tarpeeksi selkeät kytkentä ohjeet.

Joakim1 kirjoitti:

LDR-vastuksella varmaan voi jotain tehdä, mutta yleensä noissa käytetään LEDiä ja fototransistoria, jotka eivät ole edes noin kalliita ja joiden nopeus riittää varmasti hommaan.
Noita löytyy tietysti myös valmiina optohaarukoina, vaikkapa täältä:
http://www.vekoy.com/index.php?cPath=43_793_2423

Käyttöperiaate englanniksi:
https://www.youtube.com/watch?v=zx4OUXk0LSQ

Lue lisää

Löytyisiköhän tuosta optohaarukka systeemistä vähän enemmän tietoa.

1-Miten se toimii? Tuleeko siis vain haarukan väliin esim. joku pyörivä levykiekko, jossa on sopivia reikiä-/sakaroita haarukan kohdalla? Kiekon mitta tietoja?

2-Löytyykö kytkentä kaaviota? Mihin napaan liitetään mitäkin. Esim. virtalähteen ja - navat. Mistä lähtee jännite pulssit eteen päin ja - navat?

Pulssianturi kirjoitti:

Löytyisiköhän tuosta optohaarukka systeemistä vähän enemmän tietoa.

1-Miten se toimii? Tuleeko siis vain haarukan väliin esim. joku pyörivä levykiekko, jossa on sopivia reikiä-/sakaroita haarukan kohdalla? Kiekon mitta tietoja?

2-Löytyykö kytkentä kaaviota? Mihin napaan liitetään mitäkin. Esim. virtalähteen ja - navat. Mistä lähtee jännite pulssit eteen päin ja - navat?

Lue lisää

Katso nyt se linkittämäni video ensin. Sitten luet jonkun optohaarukan datasheetin. Yksinkertaisimmillaan (aina?) noissa on neljä pinniä, joista kahden välillä on LED ja kahden fototransistori. Sinun pitää siis laittaa LEDille etuvastus ja käyttää fototransistoria jotenkin, vaikka samalla tavalla kuin videossa eli vastuksen kanssa.

Tuossa linkittämässäsi optisessa nopeusanturissa oli komparaattori. Sillä saadaan täsmällisempi vaste eli ulostulo hyppää kerralla laidasta toiseen. Tuo videon kytkentä on välissä lineaarinen eli haarukan välin sulkeutuessa menee tasaisesti arvosta toiseen eikä kertahyppäyksellä.

Olisikohan mahdollista lähettää pulssi-signaali langattomasti vaikkapa 40m:n päähän käyttämällä langattoman ovikellon tekniikkaa?
(Esim. Clas Ohlsonilla langaton ovikello, kantama 40m. hinta 16,99€)
Joillakin malleilla kantamaksi on ilmoitettu jopa 150m:kin.

http://www.clasohlson.com/fi/Langaton-ovikello/36-6016

Pulssianturi kirjoitti:

Olisikohan mahdollista lähettää pulssi-signaali langattomasti vaikkapa 40m:n päähän käyttämällä langattoman ovikellon tekniikkaa?
(Esim. Clas Ohlsonilla langaton ovikello, kantama 40m. hinta 16,99€)
Joillakin malleilla kantamaksi on ilmoitettu jopa 150m:kin.

http://www.clasohlson.com/fi/Langaton-ovikello/36-6016

Lue lisää

No tuolla on valmiitakin:
http://www.spelektroniikka.fi/tuotteet/elektroniikka-rf-kauko-ohjaimet-rf-moduulit
Ebay:ssä ja aliexpress:issäkin varmaan löytyy, mutta en viitsi etsiä.
Ja 433MHz taajuudelle on tarvittaessa helppo tehdä suunta-antenneja.

Okei täytyypä tutustua niihinkin.
Kiitokset vinkistä.
