Minkälainen merkkilamppu käy ovikellon painikkeseen? Merkkilamppu on painonapin rinnalla. Ovikellolle on keskuksessa 8V muuntaja. Kokeilin ehjällä 12V/5W aksiaalisella hehkulampulla mutta ei pihahtanutkaan. Joku sellainenhan se pitää olla mikä toimii niin pienellä virralla että saa nollan muuntajan kelan läpi, joku hohtolamppu tulee mieleen mitä valokytkintenkin merkkivaloina käytetään kytkimen rinnalla, mutta taitaa vaatia reilut 100V jännitettä.

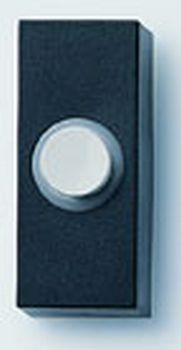

Painike joku ihan perus Friedland: http://www.taloon.com/kuvat/k/sahkotarvikkeita/painike_d_534_lightspot_7003520.jpg
Painike joku ihan perus Friedland: http://www.taloon.com/kuvat/k/sahkotarvikkeita/painike_d_534_lightspot_7003520.jpg
Vastaukset 11
Vanhimmat
Juuri sellainen, riittävän pienivirtainen ja vähintään 8 V
Monestako milliampeerista puhutaan kun puhutaan "riittävän pienivirtaisesta" tässä tapauksessa?
Riippuu ihan ovikellon merkistä ja virrasta, jolla ovikello käynnistyy.
Tuotahan voit kokeilla säädettävällä vastuksella, eli potentiometrillä, millä virralla ovikello kilahtaa.
Eipä tuohon osaa suoraan mA sanoa, mutta sen verran suuri että se jotain valaisee, mutta kuitenkin niin pieni ettei ovikello reagoi siihen virtaan.
Elektroniikkamies lisää kytkentään kolme diodia ja käyttää sellaista lamppua kuin haluaa. Lampun ja koskettimen kanssa sarjaan diodit eri suuntiin ja ovikellon kelalle ohitusdiodi lampun diodin suuntaisesti. Lamppu ja ovikello käyttää siis vaihtosähkön eri puolijaksoja.
Elektroniikkamiehet taas tekevät kaiken vaikeimman kautta. Vai että potikalla testaamaan ja diodit sarjaan yms. räpellystä.
Merkkilamppu on D70 (17V, 0,1A): http://www.sahkonumerot.fi/7003599/
Ei tarvitse arpoa eikä viritellä ja testailla, sen kun lätkäisee tuon siihen tarkoitetun paikoilleen.
eiköhän se ledi ole paras,.. on ikuinen ja saa väriäkin valoon jos haluaa.
Vaan vaatii etuvastuksen kuitenkin, eli elektroniikkamiehen hommiksi menee.
Olen joskus laittanut 40-50mA 12V lamppua kun on ollut käsillä.
Jännitteen pitää olla suurempi kuin 8V kun muuntajasta tulee suurempi jännite pienellä kuormalla.
12V 50mA lamppu on paljonkäytetty asteikkovaloissa.
5 Watin lamppu on liikaa virtaa vievä,joku 8 V tai 12 V ja virta jotain vaikka 20-30mA.Niitä löytyy elektroniikkaliikeistä,joita on käytetty esim.autoradion asteikkovaloina.Senhän ei tarvitse olla kovin kirkas,koska sen tarvitsee vaan toimia pimeän aikaan.Tietysti ledi voisi tulla kysymykseen koska sen virrankulutus on minimaalinen,täytyisi löytää vaan sellainen joka toimii sillä 8 Voltin jännitteellä tai sitten normaali led ja siihen etuvastu.
Todennäköisesti sulla kulkee painonapin alla vain tai - releen tai logiikan ohjaukseen jolloin täytyisi vetää erikseen virrat painonapille... mittaa yleismittarilla että mitä kytkimen napojen jännite näyttää.
