"Periaate on se, että jos teet järjestelmän, joka kytketään pistotulpalla verkkoon niin järjestelmässä ei ole samanlaisia pätevyysvaatimuksia kuin kiinteästi verkkoon kytkettävässä asennuksessa. Toki tehtävät laitteet tulee olla määräysten mukaisia ja tuvallisia."
Eli lisään olohuoneeseen ja työhuoneeseen maadoitetut pistorasiat jotka ovat vikavirtasuojan takana ja lisäjohdonsuojakatkaisinten takana. Keittiön maadoitettua rasiaa suojaa 16A hidas tulppasulake, kun taas johdonsuojakatkaisimet ovat 16A, 10A, 10A ja 10A nopeita B-luokan suojia. Alkuperäiset nolla- luokan rasiat on kalusteiden takana, eli niidenkäyttö nyt erittäin hankalaa. (Siis estää niiden yhtäaikaisen vahinko käytön) Asun yksin kaksiossa, eli vaaraa ulkopuolisille ei aiheudu, kun tiedän laitteiston kokonais toiminnan. Pistotulppa on sellainen ettei se mene kuin vain yhedellä lailla pistorasiaan, siis liitosjohto mahdollisimman lyhyyt

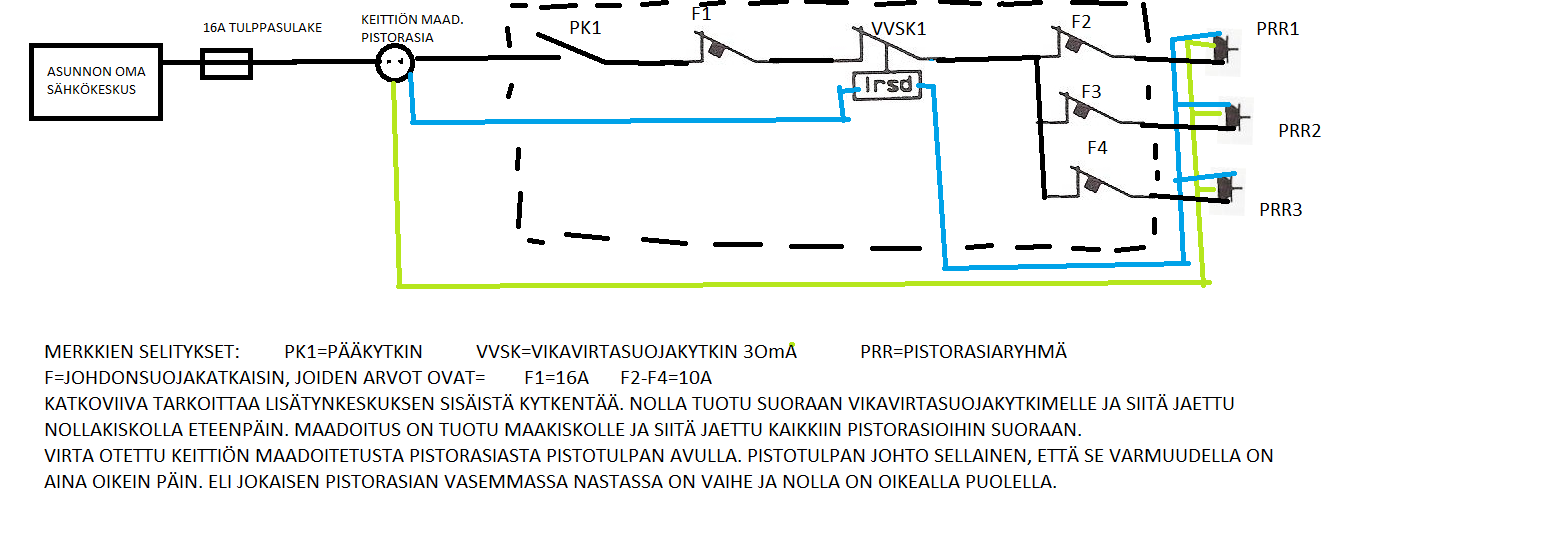

Kytkentäperiaate:
http://kuvauppi.fi/view/output/GUID/28D1DCC2-F470-3940-C969-A5F872FA5257/size/default/kyketnt1.png
Eli lisään olohuoneeseen ja työhuoneeseen maadoitetut pistorasiat jotka ovat vikavirtasuojan takana ja lisäjohdonsuojakatkaisinten takana. Keittiön maadoitettua rasiaa suojaa 16A hidas tulppasulake, kun taas johdonsuojakatkaisimet ovat 16A, 10A, 10A ja 10A nopeita B-luokan suojia. Alkuperäiset nolla- luokan rasiat on kalusteiden takana, eli niidenkäyttö nyt erittäin hankalaa. (Siis estää niiden yhtäaikaisen vahinko käytön) Asun yksin kaksiossa, eli vaaraa ulkopuolisille ei aiheudu, kun tiedän laitteiston kokonais toiminnan. Pistotulppa on sellainen ettei se mene kuin vain yhedellä lailla pistorasiaan, siis liitosjohto mahdollisimman lyhyyt
Kytkentäperiaate:
http://kuvauppi.fi/view/output/GUID/28D1DCC2-F470-3940-C969-A5F872FA5257/size/default/kyketnt1.png
Vastaukset 11
Vanhimmat
Niin ja ne kolme 10A suojakatkaisinta siksi, ettei yhtä pistorasia ryhmää pysty kuormittaa yli 10A virralla. Normi kokonaisvirta kuitenkin koko keskuksessa selvästi alle 10A
Ja sen takia että keskuksen jälkeiset johdot voi olla 1,5mm2
kun taas keskukseen tuleva johto on 2,5mm2 16A sulakkeen takia. Kaikki lisätyt johdot MMJ:tä. Vikavirtasuojakytkimen toiminta testattu jokaisesta pistorasiasta erikseen.
Eli tää on jo tehty?
Jos vikavirtasuojat toimii ja kytkentä on kuvan mukainen niin mikä ettei. Toisinkin sen olis voinut toteuttaa.
Ongelma on siinä että pyydyksen teki maallikko jolla ei ammattipätevyyttä.
Ammattipätevyyden omaava ei kysele täältä mitään vaan tekee sen oikein ja varmistaa mittaamalla tuotoksen toimivuuden. Jos jotain epäselvää niin tarkistaa asiat kirjoista tai kavereilta.
"Ammattipätevyyden omaava" ei kertakaikkiaan tee tuommosia laittomia ja muutenkin järjettömiä virityksiä.
Mitä laitonta tuossa on? Perustele.
Sähkövärkkejä saa omaan käyttöön harrastaa.
"Toki tehtävät laitteet tulee olla määräysten mukaisia ja tuvallisia."
Nimen omaaan. Kaikki laitteet ja kaapelit ovat hyväksyttyjä, kaapeleiden mitoitus on laskettu, ja tarvittava toiminta-aika tarkistettu. Esim aiemmin telkkarin rungossa "kellui" 70VAC joka tuli mittauksen mukaan antenni johdon maadoituksesta. Nyt kun maadoitus tv:n välillä toimii, niin siitäkään ei saa sätkyä.
Niin ja erillisellä schuko testerillä todennut kaikkien pistorasioiden toimivan oikein.
Kaikki -ja kirjottelit vielä lisää potaskaa tuon "harrastamisen" suhteen.
Tuo PK1 (16 A, B) on turha, koska ryhmän 16 A hidas sulake toimii ennen PK1:tä. Sulake on kuitenkin niin paljon nopeampi kuin varokeautomaatti, eikä noiden välillä ole oikeastaan mitään porrastusta. Systeemi on epäselektiivinen.
Jopa viimeiset 10 A automatit voivat jäädä mekanisminsa hitauden vuoksi laukeamatta ja 16 A hidas sulake palaa. Porrastusta tulee olla ainakin kaksi "rappua" - siis 6 A sopii.
Toinen asia on kiinteän asennuksen syöttäminen siirrettävällä asennuksella eli pistotulpalla. Se ei täytä selväpiirteisyyden vaatimusta.
On hirveän näköistä, kun tulpan irrottaa, eikä tiedä, kumpi puoli kiinteistä asennuksista on jännitteinen. Onko tulpan tapeissa jännite?
Tulpan tapit ovat tietysti jännitteettölmät koska syöttöä ei ole varmistettu varasyötöllä. siis uros pistotulppa ja siitä johto suoraan keskuksen sisään pää kytkimelle ja vikavirtasuojalle.
Ja tuo 16A johdonsuojakytkin on siksi, että se reagoi nopeammin pienemmillä ylivirroilla kuin tuo 16A tulppasulake. Kuormitus kokeella testattu kolmella leivänpaahtimella. (siis niitten yhtäaikaisella käytöllä)
yks tuntemani poika veti kerran ulkorakennukseen sähköt kahdella rautalangalla ! siis ihan kahelia.
sen isäpuoli onneks tajus vaaran ja hakkas ne heinäseipäällä poikki
ennekuin kukaan ehti kuolla.
poika halus kuunnella rollareita ulkovajassa kun korjas toijotaansa.
ihan kaheli. ja tämä on tosi.
