Moro!
Vanha Electrolux ewf1408WDL pesukone päätti päivänsä (saatana), ja nyt pitäis saada sen moottori seinää kii ilman mitää niitä turhia turvahommia.
Miten onnistuis? Mitkä piuhat olis oikeet? Toimiiko jos vaan tungen piuhat seinää?
Kuvia:
http://res.cloudinary.com/engineering-com/image/upload/v1472841025/tips/20160902_202741_j0wlop.jpg
http://res.cloudinary.com/engineering-com/image/upload/v1472840961/tips/20160902_194535_euquvj.jpg
Vanha Electrolux ewf1408WDL pesukone päätti päivänsä (saatana), ja nyt pitäis saada sen moottori seinää kii ilman mitää niitä turhia turvahommia.
Miten onnistuis? Mitkä piuhat olis oikeet? Toimiiko jos vaan tungen piuhat seinää?
Kuvia:
http://res.cloudinary.com/engineering-com/image/upload/v1472841025/tips/20160902_202741_j0wlop.jpg
http://res.cloudinary.com/engineering-com/image/upload/v1472840961/tips/20160902_194535_euquvj.jpg
Vastaukset 21
Vanhimmat
Riippuu mitä haluut sillä moottorilla tehdä, pestä edelleen pyykkiä, silloin tarvis nopeudensäätöäkin? tuleeko tuolta staattorilta (moottorin sisältä) kolme johtoa? Silloin tarvit siihen jonkun taajuusmuuttajan/3vaiheverkon pyörittämään sitä, lisäksi syötät tasavirtaa tonne liukurenkaistolle.
Ja onkohan tuo liukurenkaisto vai kommutaattori, jos olisi staattorilta vain kaksi johtoa olisi varmaan yleisvirta/sivuvirtamoottori ja silloin kytkettäisiin staattori ja roottori sarjaan.
Onko siinä moottorissa mitään arvokilpeä mistä näkisi vähän jännitteitä/virtoja/tehoja?
Selasin nettiä sen verran, että siinä pesukoneessa on "Brushless Inverter motor". Veikkaan, että moottori ei ole rikki, vaan moottorin ohjainyksikkö.
Siis ensin pitäisi selvittää, mikä vika siihen koneeseen tuli?Kansikytkinkö vaan temppuilee?
Mitä varten moottori pitäisi seinään kiinnittää?Tuuletintako kaipaat?
Jos siinä on tuollainen moottori, ei sitä voi pyörittää suoraan seinäsähköllä, tarvitaan ohjainkortti väliin.
Multa löytyis tuollainen lähes uusi moottori kun huoltomies oli vaihtanu, ja vika olikin muualla (perkele). Myyn edullisesti jos kiinostaa.
Siinä moottorin päädyssä on ilmeisesti jonkinlainen takometri, joka mittaa kierrosnopeutta, tuskin ainakaan laakerin lämpötiaa mitataan.
http://cloudinary.com/
http://cloudinary.com/about
Israel office
24 Imber St.
Petah Tikva, 4951158
Ettehän unohda:
"ZoneAlarmin vakoilusyytökset varmistuivat
MikroPC.net - ma 23.1.2006 klo 14:47
Väitteet suositun ZoneAlarm-palomuurin ominaisuudesta lähettää surffailutiedot valmistajan tietoon ovat saaneet vahvistuksen.
ZoneAlarm Security Suiten 6-version on todettu lähettävän salattuja tietoja yhtiön palvelimille. Havainnon tehneen James Borckin mukaan kaikkiaan neljä eri palvelinta vastaanottaa mainittuja tietoja. Security Suite on virustorjuntaohjelman ja sisällönvalvonnan sisältävä Pro-versiota kattavampi versio.
Israelilainen Check Point Software Technologies Ltd. osti ZoneLabs-yhtiön toissa vuonna. Yhtiö valmistaa esimerkiksi tunnettuja FireWall-1-palomuureja.
Yhtiö on luvannut poistaa ominaisuuden seuraavassa ohjelmistopäivityksessään. Päivitystä odotellessa se suosittelee yksityisyydestään huolestuneita käyttäjiä lisäämään rivin 127.0.0.1 zonelabs.com windowsin hosts-tiedoston loppuun. Ilman tiedostotunnistetta oleva tiedosto sijaitsee etc-nimisessä alihakemistossa windowsin systeemikansion alla olevassa drivers-kansiossa."
Tuolla:
http://murobbs.muropaketti.com/threads/pesukoneen-moottori.1328074/
Juu, ohjelmakorttiviatkin ovat korjattavissa pätevällä henkilöllä, jos itse softa on kunnossa. On ollut virtalähdevikaa tai releen juotokset irti.
Tästä se selviää jos ymmärtää sähköstä, muuten unohda koko homma ettet tapa ittees tai muita.
http://aijaa.com/6ECYYK
Suunnan vaihto roottorin virran suuntaa vaihtaen.
Tässä vielä piiri, jos haluat säätää nopeutta.
http://pdf.datasheetcatalog.com/datasheet/motorola/TDA1085CD.pdf
https://www.google.fi/search?q=tda1085 pcb&client=ubuntu&hs=whU&channel=fs&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwjG5r2gn_XOAhXGAJoKHc6dDH0QsAQIKg&biw=1215&bih=617
Autas minutkin kärryille ”Suunnan vaihto roottorin virran suuntaa vaihtaen.” ???
Eikai toi ole mikään yleisvirtamoottori vaan komivaiheinen, roottorilla on oikosulkukiskot tai epätodennäköisemmin kestomagneetit? Suunnanvaihto tapahtuu silloin vaihtamalla kaksi vaihetta ristiin?
Ei tuo kytkentäkuva voi olla kyseisestä pesukoneesta, kun mainoksissa lukee "Brushless" eli harjaton moottori. Tuossa kuvassa on harjat. Kysessä lienee kolmivaiheinen ohjaus tuohon tapaan:
https://i.ytimg.com/vi/ZAY5JInyHXY/maxresdefault.jpg
no justiinsa !
se on aivan normi pesumoottorin ohjaus, jossa kahdella releellä vaihdetaan pyörimissuuntaa pesun aikana, eli virran suuntaa muutetaan ankkurikäämissä.
Nyt kaivattiinkin tähän nyt kyseltyyn moottoriin kytkentäkaaviota.
Tais mennä huumoripuolelle tää keskustelu niin täällä kun murossakin.
Linkkaamassasi kuvassa:

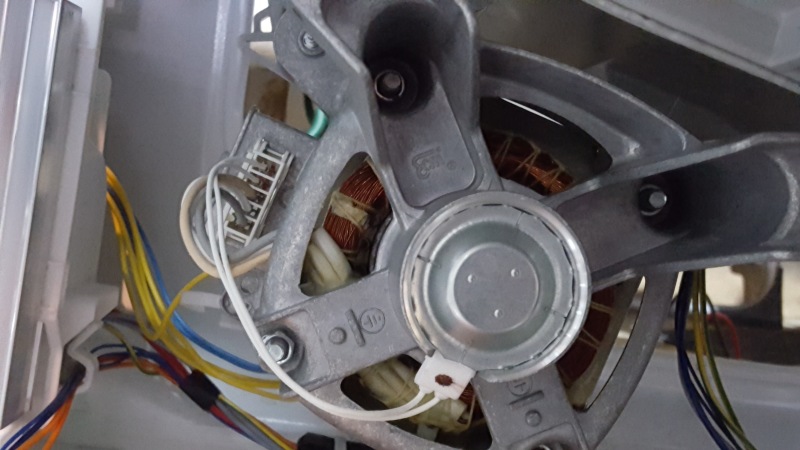

http://res.cloudinary.com/engineering-com/image/upload/v1472841025/tips/20160902_202741_j0wlop.jpg
maadoitusmerkinnällä varustettu kaapelikorvake on täysin kytkemättä!
Oletko itse irroittanut maadoituksen?
Jos ET OLE, niin aika arveluttavaa konevalmistajalta jättää moottorin maadoitus kytkemättä!
Tarkoittaa käytännössä sitä, että jos moottoriin sattuisi tulemaan eristysvika, niin kone maadoituksen puutteessa ei poltakaan sulaketta, kuten kuuluisi, vaan sensijaan käyttäjälle on tuossa tilanteessa sähköiskun vaara tarjolla!
Jos taas olet itse irroittanut maadoituksen (miksi?), niin laita ainakin vikavirtasuoja, kun kokeilet/huollat konetta.
Varsinkin, jos moottori esim. ylikuormitustilanteessa kuumenee niin, että käämit käryävät, tällöin lakkaeristyksen sulaessa/palaessa voi syntyä sähköiskun vaara!
Hah hah, että voi kamalaa. Ja peräti kaksi maadoituksella merkittyä kohtaa tyhjänä. Ja mitä pajastuukaan moottorin toisesta päästä :D
Niinpä, jos tämä meidän "sähköturvainfo " olisi tosielämässä tutustunut edes vähänkin erilaisiin sähkölaitteisiin niin tietäisi että hyvin usein laittessa on useita vaihtoehtoisia paikkoja kytkeä maadoitus.
Trollihan se on, yrittää vaan saada Meikän syttymään :D
