Ulataajuuksille myydään sellaista suorakulmille väännettyä taittodipolia. Esimerkiksi tuollaista:
http://media.taloon.com/image/upload/q_70,f_auto,w_400,h_650,c_limit/cloud/k/sahko/7550293.jpg
Mutkia löytyy jyrkempinä ja loivempina, mutta periaatteessa kai sama asia.
Tarkoituksena lienee, että yksi antenni toimisi jotenkuten sekä vaaka, että pystypolarisaatiolla.
Miten noissa mahtavat suuntakuviot mennä, eli mikä sivu pitäisi kääntää sinne heikompaan vaakapolarisoituun lähettimeen ja onko pystypolarisaatiolla suunnalla väliä.

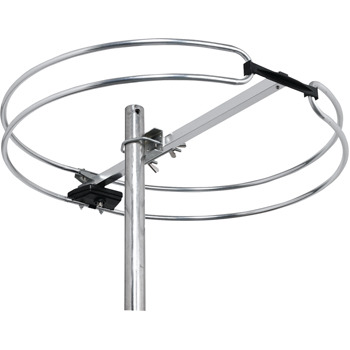

Joku tuollainen
https://cdn-a.verkkokauppa.com/960/images/72/2_194495-350x350.jpeg
Olisi varmaan vaakapolarisaatiolle aika ”pyöreä”, mutta pystysuunta jäisi vähemmälle. Suhteellinen vahvistushan noissa muutenkin jää aika heikoksi.
http://media.taloon.com/image/upload/q_70,f_auto,w_400,h_650,c_limit/cloud/k/sahko/7550293.jpg
Mutkia löytyy jyrkempinä ja loivempina, mutta periaatteessa kai sama asia.
Tarkoituksena lienee, että yksi antenni toimisi jotenkuten sekä vaaka, että pystypolarisaatiolla.
Miten noissa mahtavat suuntakuviot mennä, eli mikä sivu pitäisi kääntää sinne heikompaan vaakapolarisoituun lähettimeen ja onko pystypolarisaatiolla suunnalla väliä.
Joku tuollainen
https://cdn-a.verkkokauppa.com/960/images/72/2_194495-350x350.jpeg
Olisi varmaan vaakapolarisaatiolle aika ”pyöreä”, mutta pystysuunta jäisi vähemmälle. Suhteellinen vahvistushan noissa muutenkin jää aika heikoksi.
Vastaukset 13
Vanhimmat

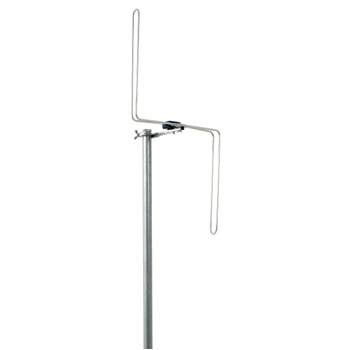

Avauksen vinkkeliantennin kuva ei auennut ainakaan minulle. Toimisiko tämä linkki?
https://cdn-d.verkkokauppa.com/960/images/47/2_194540-350x350.jpeg
Optimoitu niin, ettei ole kumpaankaan polarisaarioon hyvä..
No ylen kanavat tulee sellaisella teholla, että ne nyt kuuluu rautalangan pätkälläkin. Jos jotain kauempaa paikallisradiota haluat kuunnella, pistä oikea antenni pystyyn ja suuntaa. http://www.sajt.fi/triax_fm-3_radioantenni_100162
Vielä parempi olisi fm-5, jota en pikaisella googlettelulla löytänyt. Mutra sähkönumero olisi 75 002 34.
http://satpro.se/default.asp?id=96001&art_nr=2164&cat_nr=112&ucat_nr=102
Ruotsista sen näemmä saa, jos tarvetta on. Tuo firma lähettää suomeenkin nopeasti.
Rakenna kerralla kunnollinen:
http://ham-radio.com/k6sti/korn193.htm
No siinä jo olisi:) ja kai noita kerrostaa voi samalla tavalla kuin tv-antennejakin. Muistan kun aikoinaan isä kerrosti neljän antennin nipun, jotta ruotsin tv näkyi meren yli kaikilla keleillä.
Hyvä autonantenni vahvarilla toimii hyvin, tarvii 12v virtaa.
Aivan, niin saadaan häiriötkin vahvempana. :D
Samaan tulokseen, ehkä parempaankin, päästään asentamalla vaakadipoli 45 asteen kulmaan vaakatasoon nähden. Kulmaa voi kasvattaa enemmänkin pystyasentoon, sillä Ylen vaakapolaroidut signaalit ovat voimakkaita.
Toinen tapa on se, että hankkii 2 kpl dipoleja (pysty- ja vaakapolarisaatioon) ja laittaa hyvälaatuisen ferriittimuuntajalla toteutetun laajakaistajakajan (yhdistäjä eli combiner) nurinpäin, eli se jakaja summaa kahden antennin signaalit yhteen syöttöjohtoon. Pystydipolin on syytä olla 0,5 - 1m päässä metallisesta mastoputkesta.
Dipolien suuntakuvio on sellainen, että se ottaa huonoiten vastaan päätyjen suunnasta:
http://electronicdesign.com/site-files/electronicdesign.com/files/uploads/2013/07/0612WTDantennas_FIG3.gif
Dipolin säteilykuvio asennettuna pysty- tai vaakasuuntaan:
http://z1.ifrm.com/2510/101/0/p1017206/radiate.gif
Oikeasti dipolin taivuttelemisella ei saavuteta mitään sähköteknillistä etua. Yhtä hyvin voi laittaa suoran dipolin vinoon. Kyseessä on puhtaasti kosmeettinen ja esteettinen hörhöily.
Ainakin tässä Oulun ympäristössä monet YLE:n asemat(Ykkönen, Puhe) tulevat hävyttömän heikosti, joku humppajunttien Radio Pooki tulee kyllä täyttä taulua prkele.
Harva ihminen tuntuu radiotaan kytkevän antennipistokkeeseen, vaikka taloyhtiö on tuollaisen vinkkelidipolin katolle laitattanutkin.
Pystyyn asennettu dipoli on ympärisäteilevä, vaakadipolin suuntakuvio edellä tuossa selostettukin.
Suuntakuvio on siis jotain ympyrän ja kahdeksikon väliltä.
Ostin kerran Biltemasta tuollaisen puoli-ilmaisen ymmyrkäisen taittodipolin, mutta asentamatta jäi.
Taittodipolin impedanssi on n. 300 ohmia, en tosin tiedä miten vaikuttaa tuollainen ympyräksi kääriminen siihen.
Vaatisi sovitusmuuntajan 75 tai 50- ohminen koaksiaali taittodipoliin, Bilteman väkkärässä ei ollut mitään sovituselukkaa.
Ula anteeni ottaa paraiten sen vastaan otto rintama suunnasta.
Tämä luulisi jo olevan kaikille jo tässä vaiheessa päivän selväksi fokusoitu ajatus.
Mitä se tarkoittaa ja miksi sanotaan, että kaveri on nyt aivan ULAlla?
se tarkoittaa että se ei harrasta lyhytaalto kuuntelua eikä perinteistä dx kuuntelua
